SURGE テスト;SURGE (SURGE) EMC テストとは?

テクノロジーの急速な発展により,電子機器は私たちの生活においてますます重要な役割を果たしています.電子機器は通常の動作中に様々な電磁気干渉 (EMI) 効果に直面することが無視できません電子機器の正常な動作を保証するために,電磁波電圧電波電波 (SURGE) 試験が実施されました.

まず,SURGE電磁気電磁気テストについて学びましょう.

電磁電波電波検査とは?

SURGE EMCテストは,電子機器の瞬時的な電圧変動下での反干渉能力を検出するために使用される重要なテストです.電源故障をシミュレートします.電気磁気環境における機器の耐久性をテストするために,現実環境で発生する雷や他の現象電子機器が雷の衝撃後も 正常に機能できるかどうかです

電磁互換性試験には 波動テストと呼ばれるテストがあります 波動テストとは何か?

EMC電磁互換性電波試験 (Electromagnetic Compatibility Surge Test) は,電子機器が電源網からの一時電圧に耐えるかどうかをテストするために使用される試験方法である.EMC電波突発試験は,通常,国際標準IEC 61000-4-5に従って行われます..

EMC電圧過電試験では,電源ネットワークにおける突然の電圧過電の発生をシミュレートするために,電源ネットワークをシミュレートする臨時電圧に試験機器が暴露される.この電圧過電は 雷によるものかもしれません電力網の故障,電源スイッチなどで,機器を損傷したり,機器の正常な動作を妨げる可能性があります.

では,SURGE電磁電波検査の目的は?

電子機器の電磁互換性 (EMC) の性能を評価する.電磁互換性とは,電子機器が他の機器に有害な干渉を引き起こさず,特定の環境で正常に動作する能力を指す.電子機器の設計者が,機器の設計や製造プロセスにおける潜在的な欠陥を特定するのに,SURGE EMCテストが役立ちます.設備の信頼性と安定性を向上させる.

EMC電波突発試験基準

1電気および電子機器: GB/T17626.4-2006, IEC61000-4-5: 2001;

2情報技術機器:GB/T17618-2015,CISPR24: 2010

3. 家電,電動工具,類似機器:GB/T4343.2-2009,CISPR14-2:2008

4測定,制御および実験用電気機器: GB/T18268.1-2010, IEC61326-12005;

5鉄道輸送設備:GB/T24338.4-2018,GB/T25119-2010,GB/T24338.6-2018,GB/T24338.5-2018.

6エンジニアリング医療機器:GB4824-2013,IEC CISPR11: 2010

7プログラム可能な制御器: GB/T15969.2-2008,IEC61131-2:2007

8コンピュータ機器: GB/T9813.1-2016, GB/T9813.2-2016;

9フォトウォルテイク設備:CGC/GF004: 2011 (CNCA/CTS0004-2009A),NB/T32004-2013,CGC/GF037: 2014 (CNCA/CTS0001-2011A)

10速度調節可能な電気送電システム: GB12668.3-2012,IEC61800-3: 2004

11風力タービン設備:NB/T31004-2011

12測定リレーと保護装置:NB/T31004-2011.

EMC電波突発試験の主な規格は,突然の電圧過電 (つまり,電磁波突発電圧過電) のとき,機器が持つべき電磁互換性性能を規定するIEC 61000-4-5です.電源システムに.

IEC 61000-4-5 に加え,以下を含む他のEMC電波突発試験規格もいくつかあります.

1.ANSI C6241: この規格は,電源システムにおける電圧突発とトランスフォーマー耐久性試験に適しています.

2. EN 61000-6-1 と EN 61000-6-2: これらの規格では,異なる環境条件下でEMC試験のための方法と要件を規定しています.

3FCC Part 18: これは,米国連邦通信委員会が規定するEMC試験要件で,工業,通信,通信,通信などの非消費電子機器に適用されます.科学・医療機器.

4.VDE 0843: これはドイツ電気電子技術情報技術協会が規定するEMC試験要件で,電圧電圧試験も含む.

これらの規格は,EMC電波突発試験において重要な役割を果たします.機器の製造者は,その国の基準や地域の基準に従って試験を行い,使用中に機器が対応する要件と規制を満たしていることを確認する必要があります..

EMC電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電

下記は,一般的EMC電波突発試験方法である.

1試験機器のEMC試験要件と規格を決定する,例えばIEC 61000-4-5.

2試料装置を模擬電源線と試料装置に接続する.

3. オーバージェネレータを調整し,テスト電圧,波形,周波数,テスト時間などの対応するテストパラメータを設定します.

4試験を開始する前に,試験装置が正しく配線され,対応する安全要件を満たしているかどうかを確認します.

5. 試験を開始し,試験機器に電波パルスを注入し,障害があるかどうか,電源が中断されているかどうかなど,試験機器の応答を記録します.

6試験機器に問題がある場合は,その原因を調査し分析し,必要な修理と改善を行う必要があります.

7試験機器が対応するEMC要件と基準を満たしているかどうかを判断するために試験結果を分析し評価する.

8試験結果に基づいて,試験機器が対応するEMC要件と基準を満たすまで,必要に応じて装置を調整し,改良する.

試験環境の安定性と繰り返し性を確保するために,EMC電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電試験プロセス中に試験機器と試験スタッフの安全に注意しなければならない.対応する安全操作手順と基準を遵守しなければならない.

EMC電波突発試験基準は,通常,IEC 61000-4-5のような使用された試験基準に基づいています.下記は一般的な判断基準です.

1超電圧試験に合格するかどうか: 試験中に機器が正常に動作し,超電圧パルスに影響を受けない必要があります.

2. 機器が故障するかどうか: 機器が試験中に故障した場合,例えばシャットダウン,再起動,不正なデータなど,それは機器のEMC性能に問題があることを意味します.

3波形が要求を満たしているかどうか: 波形の波形は,上昇時間,持続時間,ピーク電圧など,対応する試験要件を満たす必要があります.

4. 波形制限: 装置が試験中に試験パルス波形に耐えられない場合,例えばピーク電圧が装置が耐えうる最大電圧を超えると,装置のEMC性能に問題があることを意味します.

5波形制限前後: 試験中に波形パルスによる影響があるかどうかを判断するために,急増パルス注射の前に,そしてその後に機器の状態をチェックする必要があります..

試験目的,試験機器,試験環境によって判断基準が異なります.したがって,EMC突発試験を行うとき,試験は,対応する試験基準に従って行う必要がある.試験結果に基づいて評価と判断を行う.

EMC電波突発試験の必要性

電子製品が電磁電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電波電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電

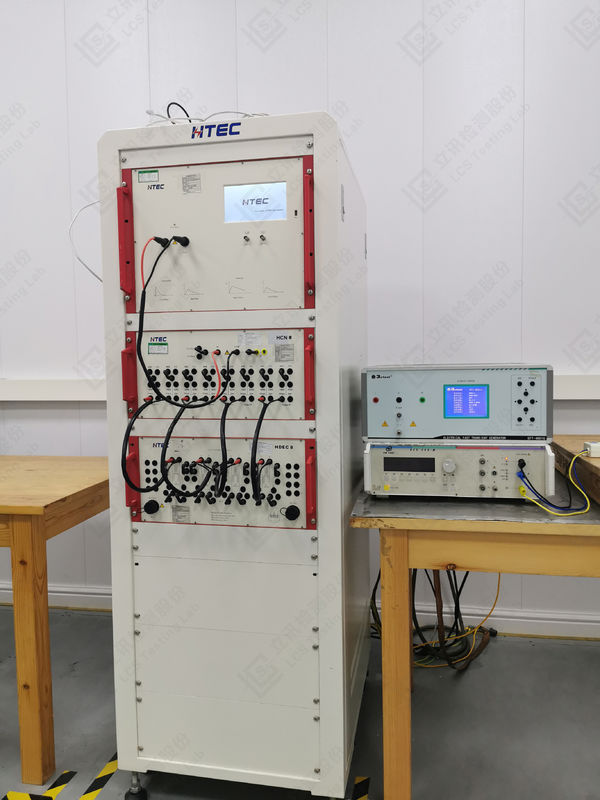

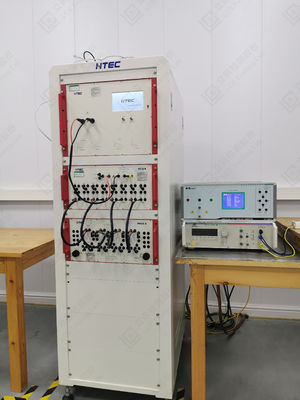

EMC電波突発試験装置

1臨時の免疫シミュレーションジェネレーター

2雷波テスト

3合成波発生器

43相結合ネットワーク

5通信ネットワーク

6雷波テスト

7.7.4KV試験モジュール

8接続・分離ネットワーク

EMC電波突発試験の注意事項

1試験の前に,製造者の要求に従って保護措置を追加することを確認してください.

2テストレートは,保護装置の性能回復プロセスを提供するために,十分速くならない,毎分1回です.自然界における雷の衝突現象と 交通信ステーションの大きなスイッチの切り替えは,非常に高い繰り返しの割合を持つことはできません.

3テストは,一般的に 5 倍 ポジティブ/ネガティブな極度を行う.

4テスト電圧は,ボルトアンペアの非線形特性による人工物を避けるために,徐々に低から高に増加する必要があります. さらに,試験電圧が製品規格の要件を超えないように注意して,不必要な損傷を避ける.

波長テストと雷撃テストの違いは?

(1) ES 臨時試験と雷波試験の違いは何ですか?

雷波は,EMCテストの一部である.雷波は,電源線,信号線,制御線に雷の衝撃によって発生する瞬間の高電圧を指す.TVSは一般的にそれを抑制するために使用されます.

(2) EMC試験における2つの実験項目の"衝動電流"と"電波"の違いと関連性とは?

1突入電流とは,瞬間の大きな電流を記述する.一般的に電源が供給された瞬間に電器の内部で発生する大きな電流を指す.これは主に誘導負荷と容量負荷に反映される.引導負荷はモーターを表します. モーターが起動する瞬間,それはショートサーキットに相当します.モーターの巻き込みの抵抗と誘導力は非常に小さいためモーターが切れたとき,逆流も発生します.コンデンサータのようなインダクティブ負荷は,電源を入れると短回路に相当します.理論的には無限です.さらに,?? 光ランプが起動する瞬間に,ランプのチューブ内の水銀蒸気を電離化する瞬間の高電圧と大きな電流が必要です.

2波動は電流や電圧を記述する (ほとんどの場合電圧を指します).例えば,雷の衝突時に,電流は電圧を表示します.電力網に瞬時に高電圧が発生し,電気機器に適用されます..

3接触: モーターが切れたとき,衝撃電流と電波の両方が発生します.

(3) 波と雷の違い

1異なる性質

1突発電圧: 突発電圧と突発電流を含む安定値を超えた瞬間のピーク値です.

2. 雷撃: 雷が当たると,電気電流が人々,家畜,木々,建物などを通り過ぎ,怪我や損傷を引き起こす.

2原因は違います

1. 激突: 激突 は,秒 の 数百万分の 1 に しか 発生 し ない 激しい 脈動 です.激突 の 可能 な 原因 に は,重い 機器,短回路,電源 切り替え,大型 エンジン など が あり ます.

2. 雷撃: 充電した雲層の片側と,別の種類の充電を持つ雲層の別の部分,または地球上の充電した雲層の間の急速な放電.

3異なる特徴

1オーバージェ:オーバージェを阻害する装置を含む製品は,接続された機器を損傷から保護するために突然の大量のエネルギーを効果的に吸収することができます.

2雷の衝撃: 急速な放電過程で強い雷が発生し,大きな音が伴います.雷が発生すると,通常電荷が発生します.下層は負の電流で上層は正の電流です陽電荷も地上で発生し,雲と共に影のように移動する.陽電荷と負電荷は互いに引き寄せますが,空気は良くない導体です.

3EMC試験では,雷波試験の失敗に影響を与える要因は何ですか?

電源と信号ラインのインターフェースにいくつかの雷保護および抗電波装置を追加します.雷保護および電波保護のための装置には以下のものがあります:バリスター TVSチューブ (ゼネルダイオード) ガス放出チューブ 固体放出チューブこの装置の特定の製品には独自のパラメータがあります. テストを行うときに電圧を非常に高く設定した場合,そのような高電圧から保護できない装置を選択することは無駄です選択したデバイスのパラメータが正しいか 高い電圧や電流に耐えられるか 確認してください
